1.概述（LYLB7000电力行业使用设备“发电机录波仪”专业产品值得您信赖）

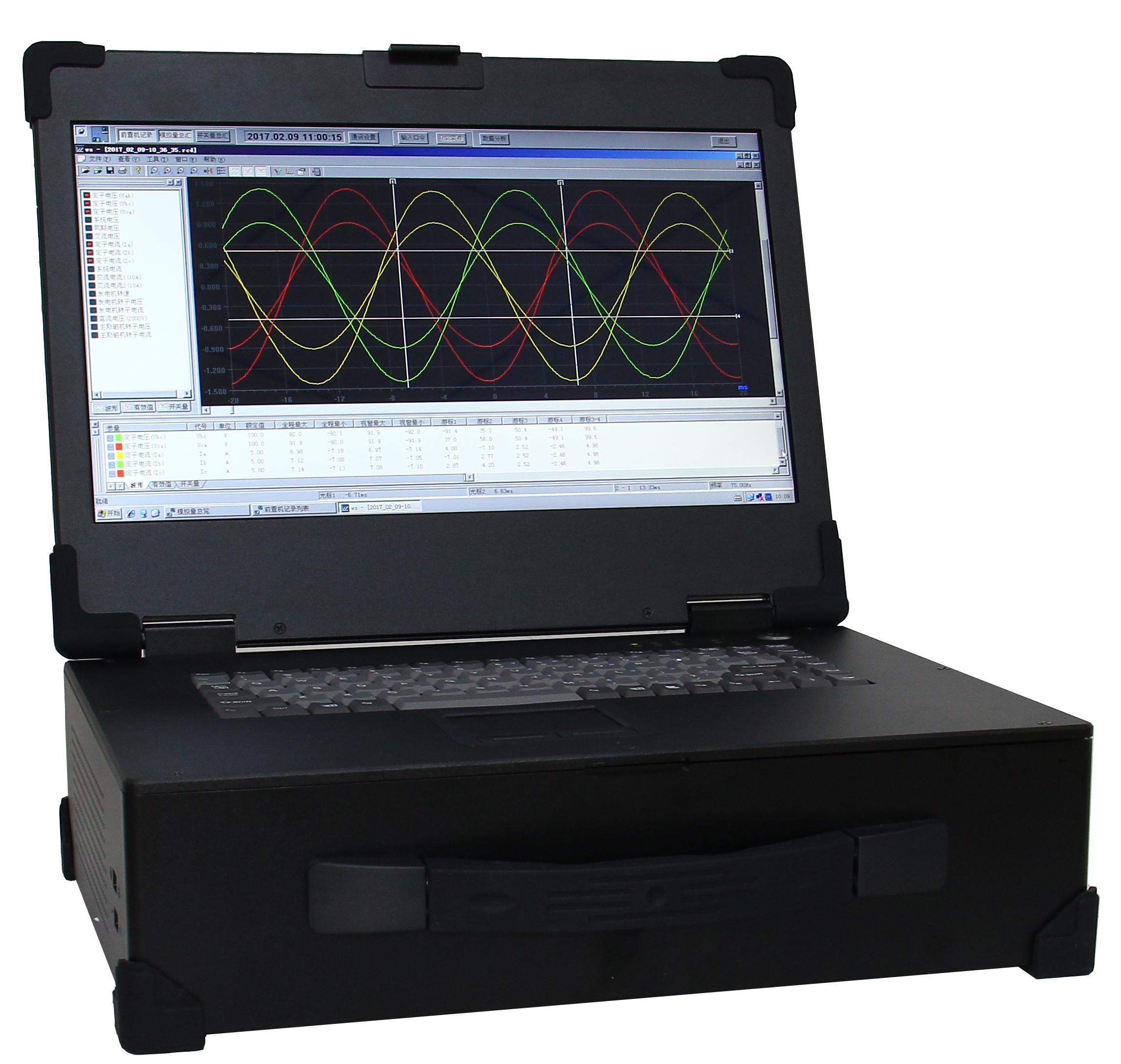

  录波仪是集成了电气试验、故障录波、综合电力监测功能的便携式仪器，采用一体机结构，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。

  录波仪配置了多种模拟通道，全部采用电气隔离技术，隔离耐压达DC3000V；模拟通道类型包括交流电压、交流电流、直流电压、直流电流、转速信号等，覆盖了电力系统各个环节的电气信号类型。开关输入信号类型包括有源、无源两种。开关输出信号为继电器节点。

  录波仪具备功能完备的集成软件，包括了录波、试验、监测、长时记录等功能。配套提供的远程机（上位机）软件可通过局域网与录波仪连接，实现设备的远程操作。

录波仪主要功能包括：

实时监测：录波仪接入了16路模拟量、16路开关量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、功角、零序、负序等）。

  发电机电气试验：多种发电机特性测试试验项目，包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。

  故障录波：具备完整的故障录波器功能，按预定义的故障判据监测实时信号，在符合判据时启动波形录制。可在电力系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化过程。

长时录波：长时间连续记录模拟量的波形和有效值、开关量状态。可记录31天，可选采样频率为10kHz。

2.参数规格（LYLB7000电力行业使用设备“发电机录波仪”专业产品值得您信赖）

2.1 常规参数

表2.1 常规参数

2.2 模拟通道

录波仪装有8个模拟信号处理模块，每个模块由2路模拟通道组成。

表2.2 模拟通道

模块种类详见“附录A”，模拟通道输入特性详见“附录B”。

8个模块的通道类型、测量范围，可根据用户要求调整，或根据用户要求提供其他种类模块。

2.3 派生量

录波仪*多可设置24路派生量，各类型的准确度如表2.4所示。派生量的具体类型及设置参见“6.1 参量设置-派生量”。

表2.3 派生量

2.4 开关量通道

录波仪可接入16路开关量（有源节点外部电压范围参见表2.4）。也可根据用户要求配置有源节点的电压范围。

表2.4 开关量通道

2.5 转速通道

转速信号通道板示意图如图2.5.0所示：

录波仪可以测量3种转速信号（可提供DC-5～0V的偏置电压）：

1:1信号

  即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器输出的信号。

  此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器输出的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用“实时波形”功能观察。例如，观察到脉冲信号Vpp为1～5V，则应将偏置旋钮调至-3～-2V位置，使得脉冲信号产生有效的过零点。

1：60信号

  这种信号来自60齿的齿盘，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。

脉冲数等于极对数

  转子上的测速齿盘的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见“6.1 参量设置-模拟量”。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。

  使用录波仪的“实时波形”功能观察到的转速通道的波形，不是转速传感器输出的原始信号，而是经过录波仪转速通道处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。
